Description de la machine

613

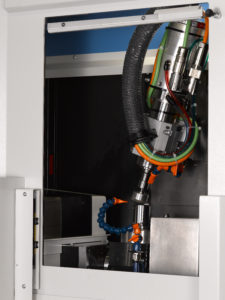

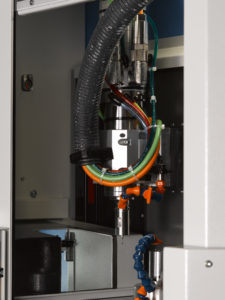

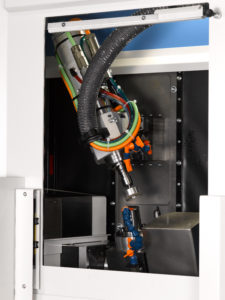

Centre d’usinage 6 axes comprenant un axe B rotatif sur la broche principal et 2 axes rotatif A et C sur le posage.
Equipé d’un mode broche secondaire axe C pour pouvoir usiner avec les 2 broches simultanés.
Le magasin d’outil peut accueillir facilement 8 meules de diamètre maximum 80mm.
Il permet de réalisé des pièces complexes de grande précision. Son développement utilise l’espace restreint de la machine avec un maximum de possibilités d’usinage.

Caractéristiques techniques
Capacités
Course X 320mm
Course Y 90mm
Course Z 70mm
Axe A 30°- 0 - 40°
Axe B 50°- 0 - 50°
Axe C 360°
Avances
Travail 0 à 10m/min
Rapide 10m/min
Vitesse axe A 50min-1
Vitesse axe B 16min-1
Vitesse axe C 600min-1
Table
Type Pince OTTET
Broche
Rotation maximum 50'000 min-1
Attachement HSK E25
Puissance 2.3kW
Rotation maximum axe C 3000 min-1
Magasin d'outils
Quantité de logements 8 à 15
CNC
Type de commande Fanuc
Dimensions / Masse
Longeur 1040mm
Largeur 960mm
Hauteur 1790mm
Poids 590kg
Mesures
Axes Règle de mesure optique
Demandez un devis
Personnalisez votre machine à l'aide différentes options ci-dessous :
Mesure longueur
Sans
Blum Z-PICO
Mesures pièces
Sans
Hexagone IRP 50.40
Aspirateurs vapeur
Sans
Elbaron RON/A 60 Simplex
LNS FOX WS 2
Equipements
Sans
Vacuum complet
Vacuum sans pompe
Vacuum réseau
Arrosage
Sans
Système d'arrosage liquide
Pulvérisation
Groupe froid
Système complet
Echangeur thermique
Echangeur thermique avec refroidissement bac arrosage
Serrage
Pince OTTET
Autres
Affutage
Sans
Dispositif affutage meule
Changeur outils
Sans
Pick-up 8 outils meule
Pick-up 15 outils
Robotique
Sans
Witech
Jag
Fanuc
