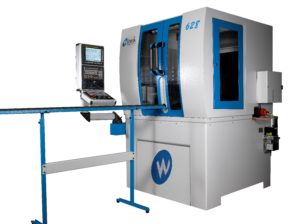

Description de la machine

628



Centre d’usinage de 3 à 5 axes simultanés dédié à la production de pièces complexes de haute précision, de pièces unitaires au travail à la barre.

Rigidité, précision, vitesse sont les bases essentielles.

Modularité et Productivité sont les maîtres-mots.

Caractéristiques techniques
Capacités
Course X 550mm
Course Y 300mm
Course Z 350mm

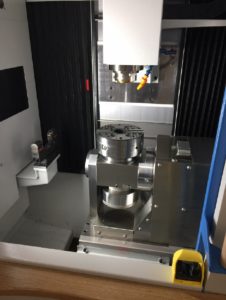

Axe B 90 ±30°
Axe C 360°
Avances
Travail 0 à 30m/min
Rapide 30m/min
Axe A 35min-1
Axe C 50min-1
Table
Dimension 750 x 300mm
Rainurage T12 H7
Broche
Rotation maximum 40'000min-1
Attachement HSK E32 ou HSK E40
Magasin d'outils
Quantité de logements 20 à 96
CNC
Type de commande Fanuc
PC industriel Cybelec
Heindehain
Dimensions / Masse
Longueur 2400mm
Largeur 2050mm
Hauteur 2150mm
Poids 2500kg
Mesures
Axes Règle de mesure optique
Broche Capteur allongement nez de broche
Demandez un devis
Personnalisez votre machine à l'aide différentes options ci-dessous :
Mesure longueur et diamètre outils
Sans
Blum Z-PICO(Longueur)
Blum Z-NANO(Longueur)
Blum Digilog LASER(longueur et diamètre)
Mesure pièces
Sans
Hexagone IRP 50.40
Blum TC52
Renishaw OMP40
Mesure 5 axes
Sans
KinematicsPerfect compatible avec TC52
Aspirateurs vapeur
Sans
Elbaron RON/A 60 Simplex
Elbaron RON/A Duplex
LNS FOX WS 2
Equipements
Sans
Vacuum complet
Vacuum sans pompe
Vacuum réseau
Arrosage
Sans
Système d'arrosage liquide
Pulvérisation
Groupe froid
Système complet
Echangeur thermique
Echangeur thermique avec refroidissement bac arrosage
Broche
D100 HSK E32 - Fischer 40'000 min-1
D100 HSK E40 - TDM 40'000 min-1
Serrage
Mandrin pneumatique 3R
Mandrin pneumatique Yerly
Mandrin pneumatique Erowa
Mandrin pneumatique Schunk
Autres
Changeur outils
Sans
Pick-up 20 outils
Pick-up 2x20 outils

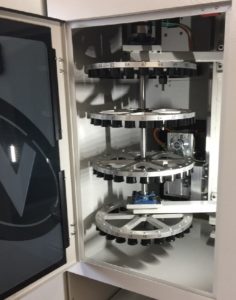

Manipulateur 96 outils
Robotique
Witech
3R
Erowa
Humard
Fanuc
Jag
