650

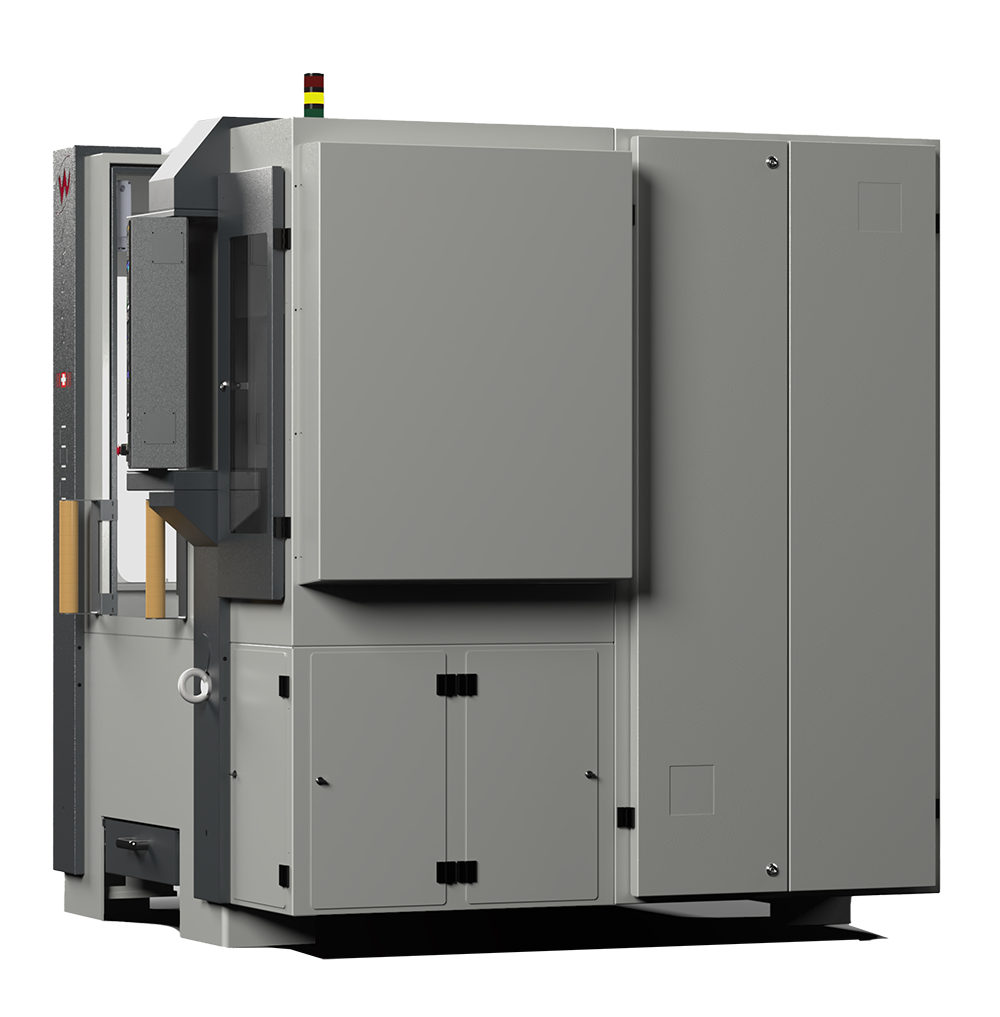

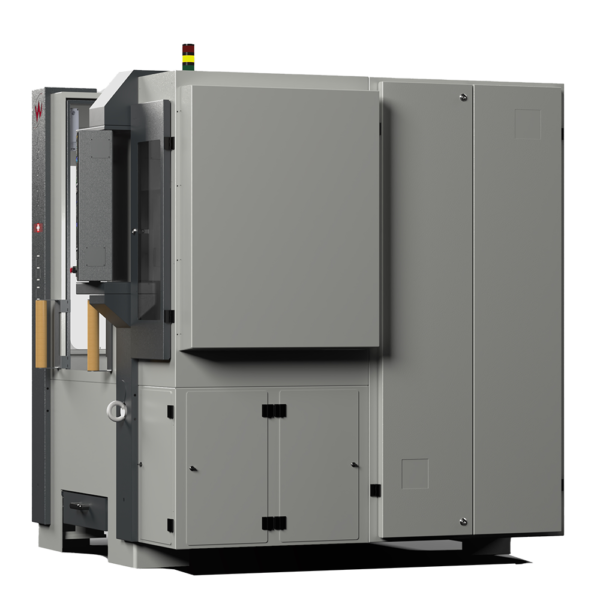

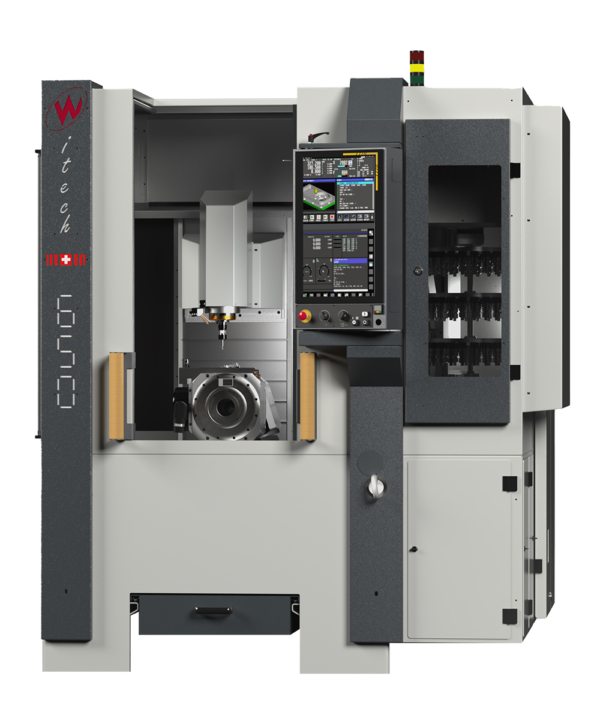

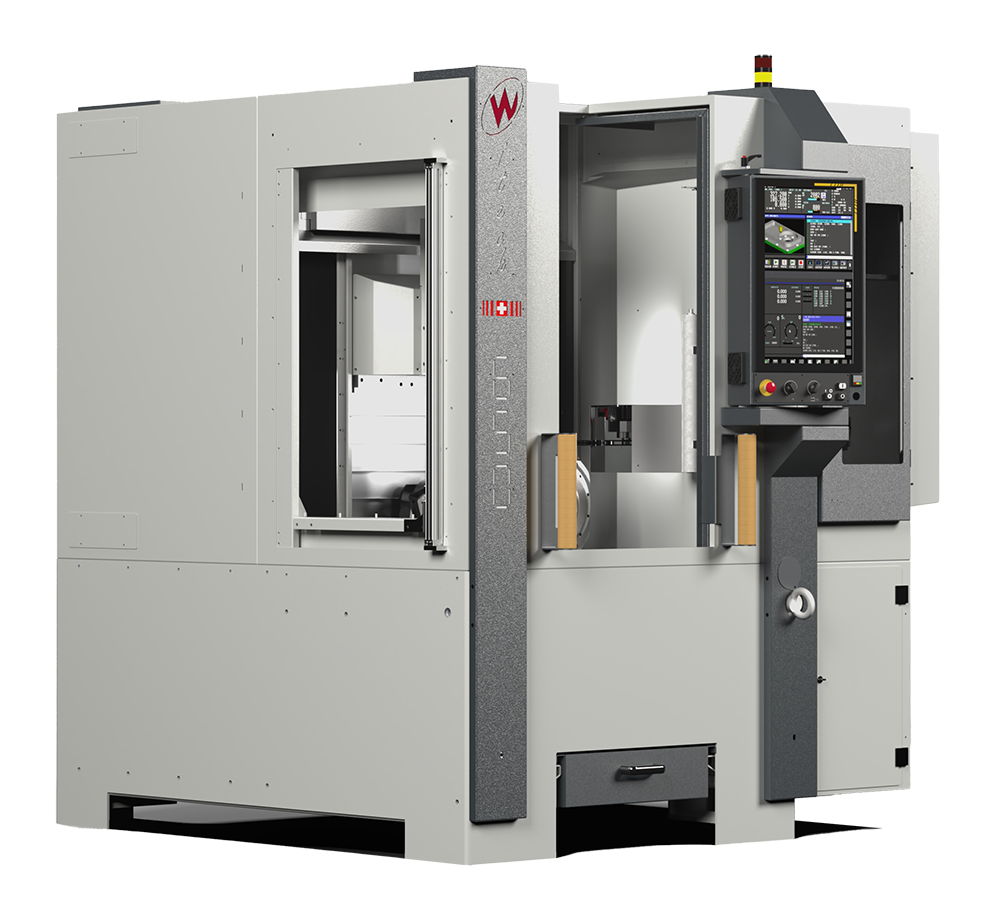

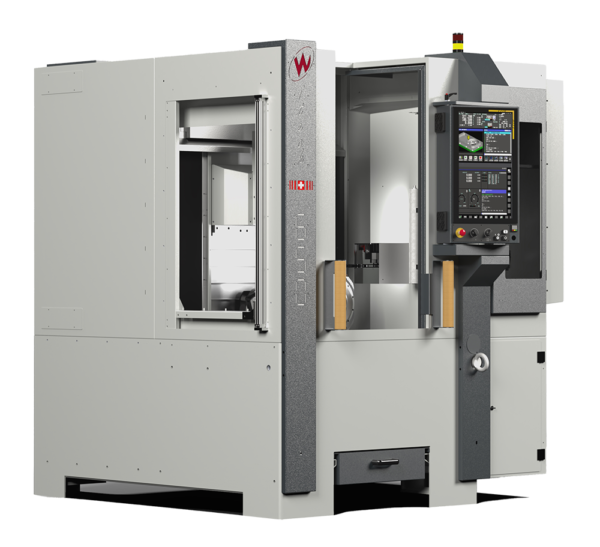

Ce centre d’usinage 5 axes réunit les opérations de fraisage et de tournage en lopin ou en barre courte.

La mécanique très robuste, intégrant des éléments de haute qualité, associée à un diviseur de conception nouvelle et innovante, fait de ce centre un outil de production extrêmement performant.

Un soin particulier à été porté à la gestion simultanées des 5 axes.





Caractéristiques techniques

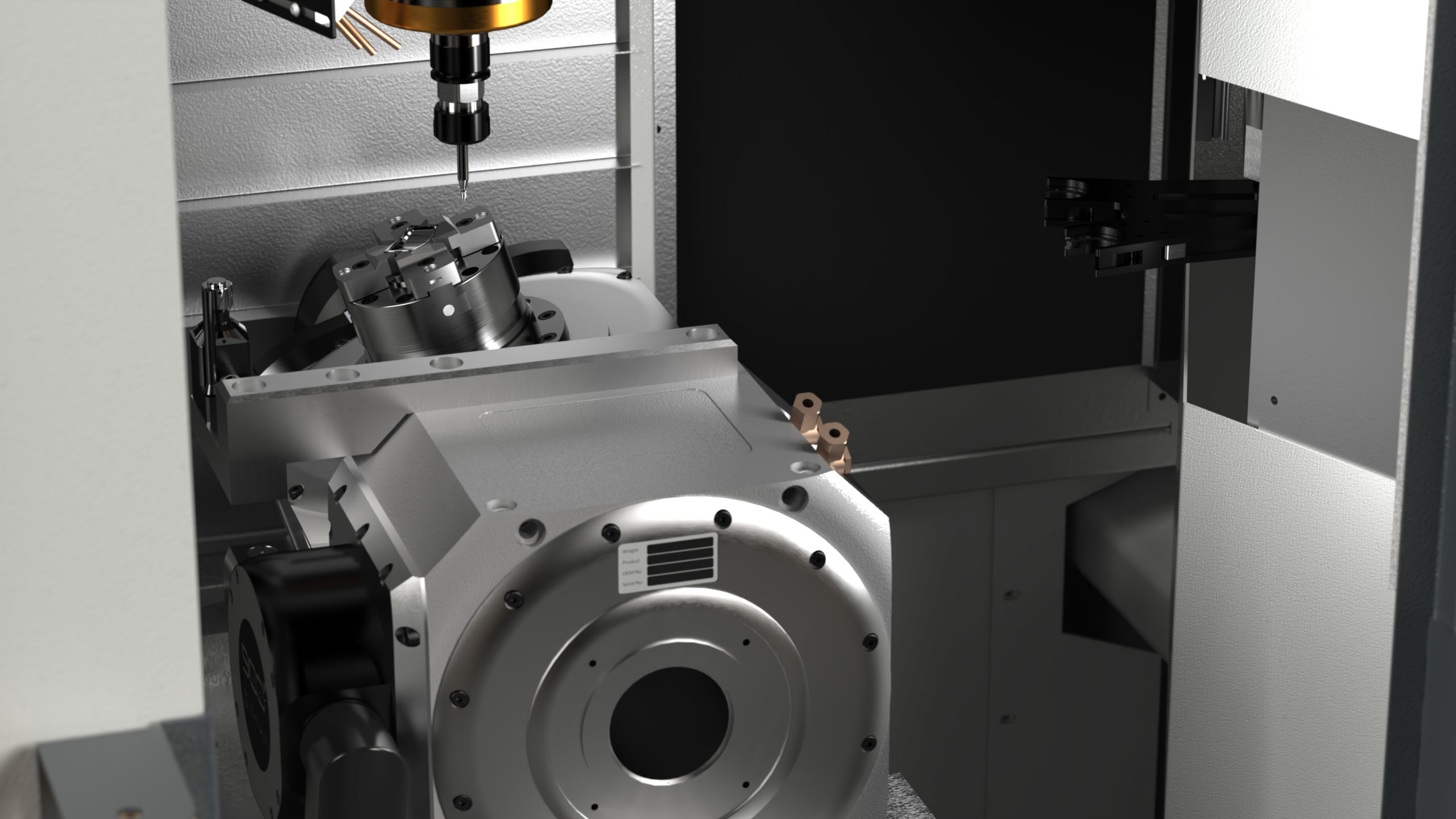

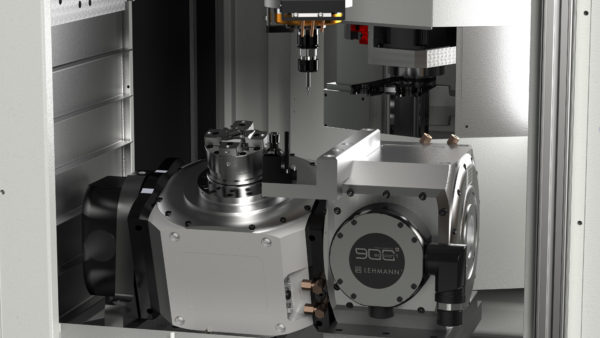

Axes rotatifs

Couple de blocage B&C800 Nm
Charge max. de la broche40 kg
Force axiale max.20 kN
Précision de positionnement+/- 4 arc sec
Précision de répétition+/- 1 arc sec

Capacités

Course X570 mm
Course Y200 mm
Course Z370 mm
Axe B 4ème axe120°- 0° - 120°
Axe C 5ème axe360 °

Avances

Travail0 à 10 m/min
Rapide10 m/min
Vitesse max. axe C3’000 t/min

Broche de fraisage

Rotation maximum40’000 min-1
AttachementHSK E32/T40

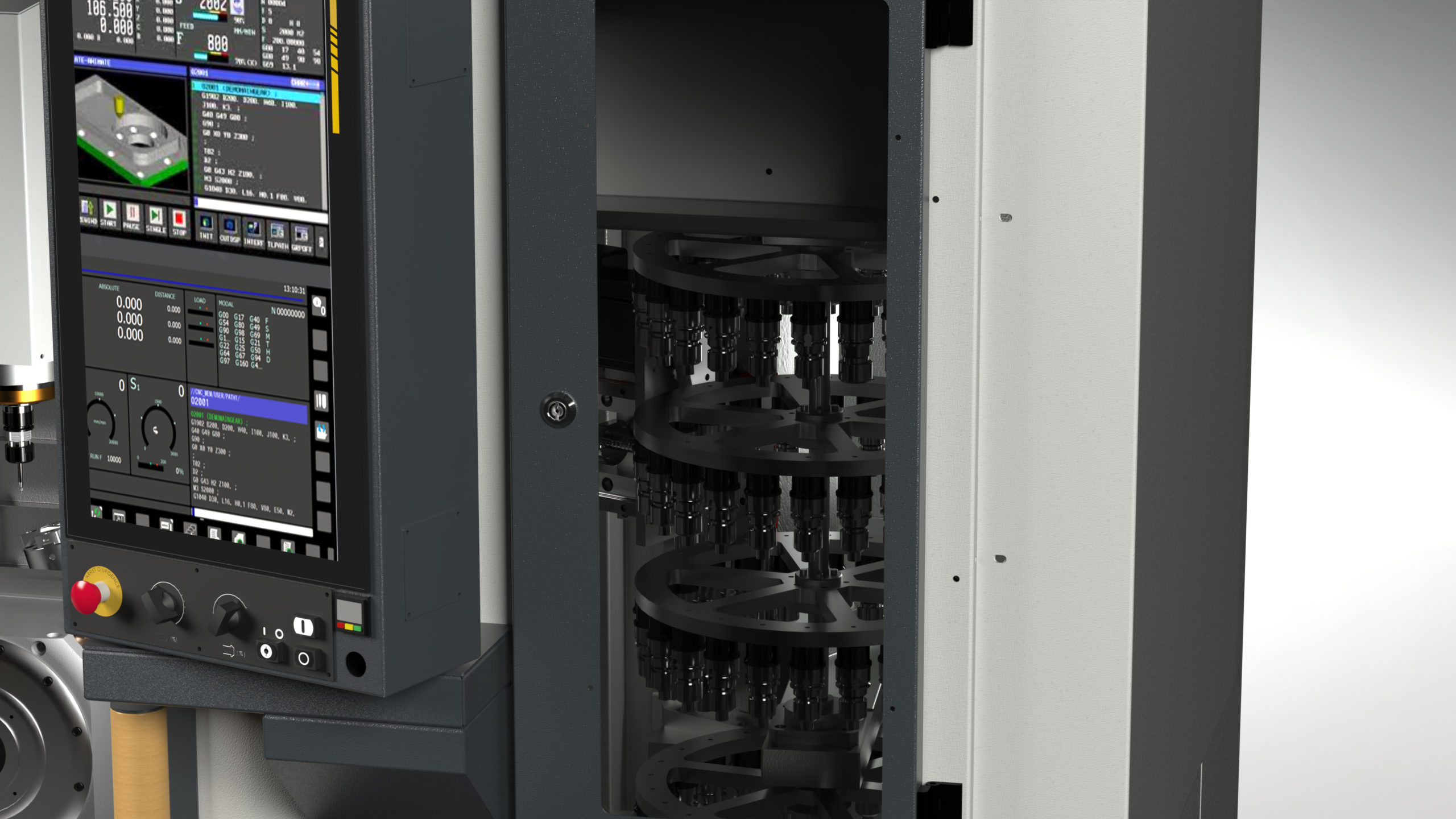

Nombre de positions en magasin96

Broche de fraisage—tournage

Rotation maximum42’000 min-1
AttachementHSK T40
Nombre de positions en magasin60

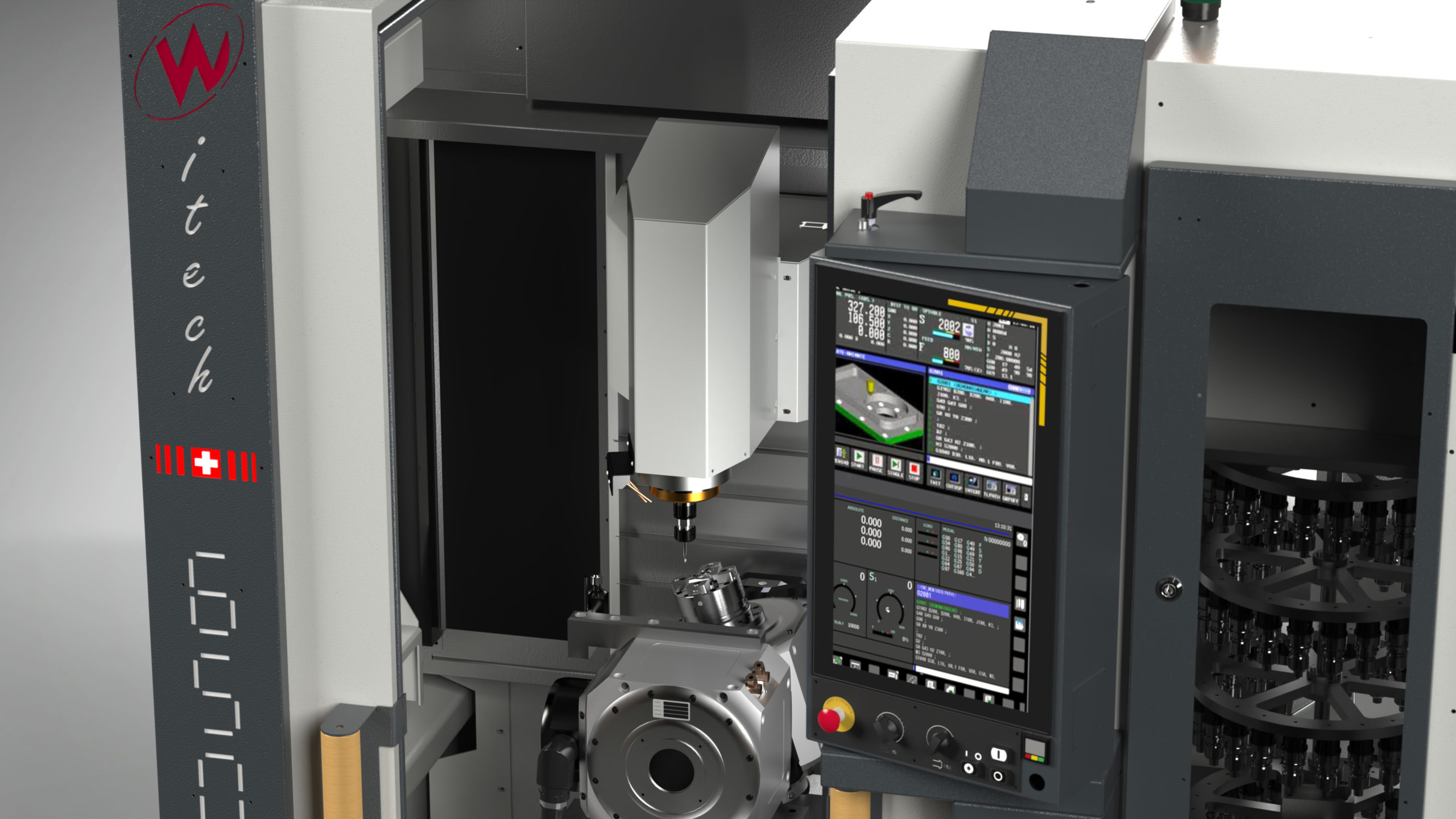

Commande numérique

FANUC31i B5 plus

Dimensions / Masse

Longueur1740 mm
Largeur1970 mm
Hauteur2090 mm
Masse2650 kg

Equipements possibles

Systèmes pour serrage pièce
Systèmes pour serrage palette
Tournage en barre courte(Ø30-L180mm)

Mesures

AxesRègle de mesure optique
BrocheGestion dilation
