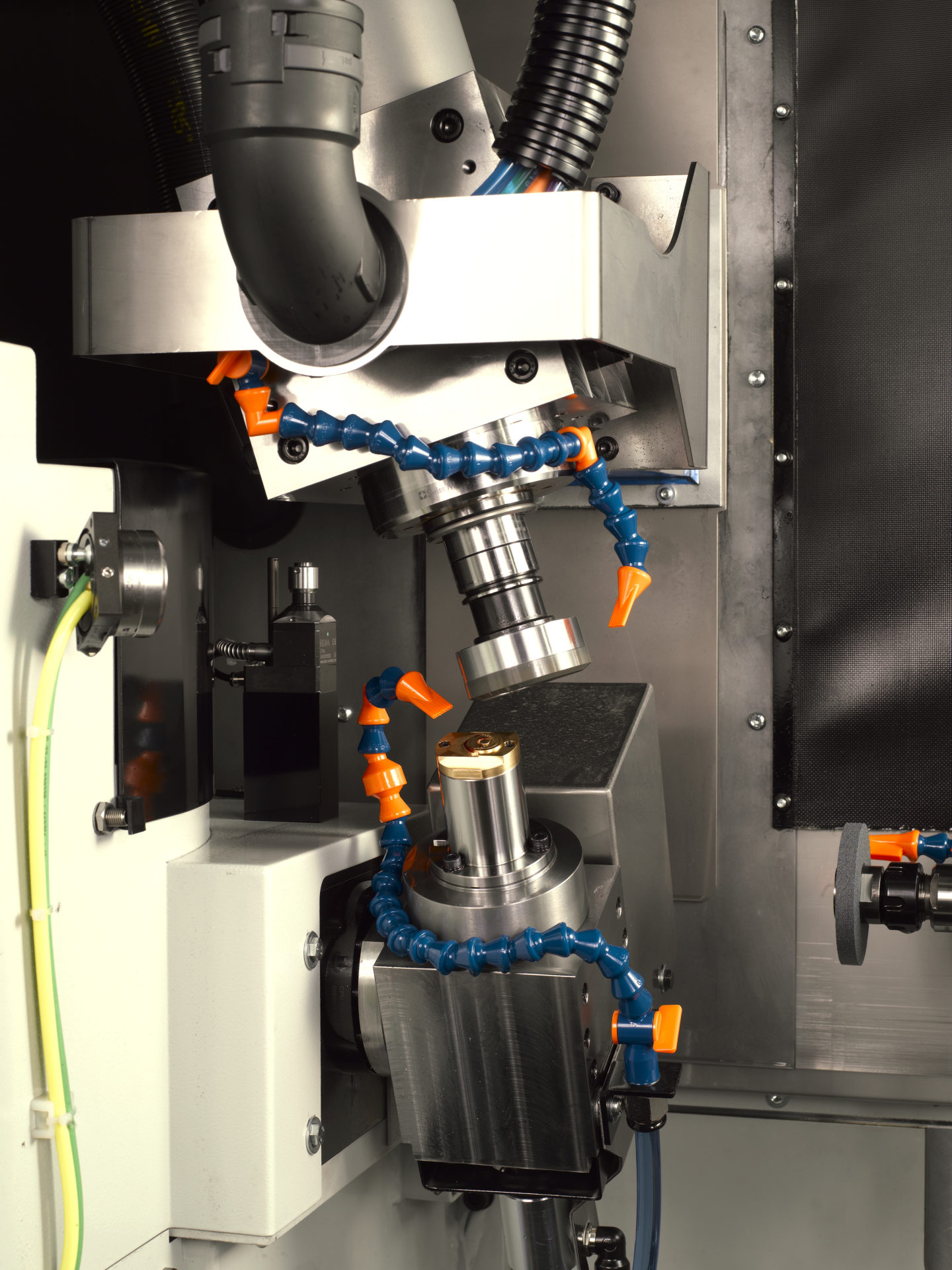

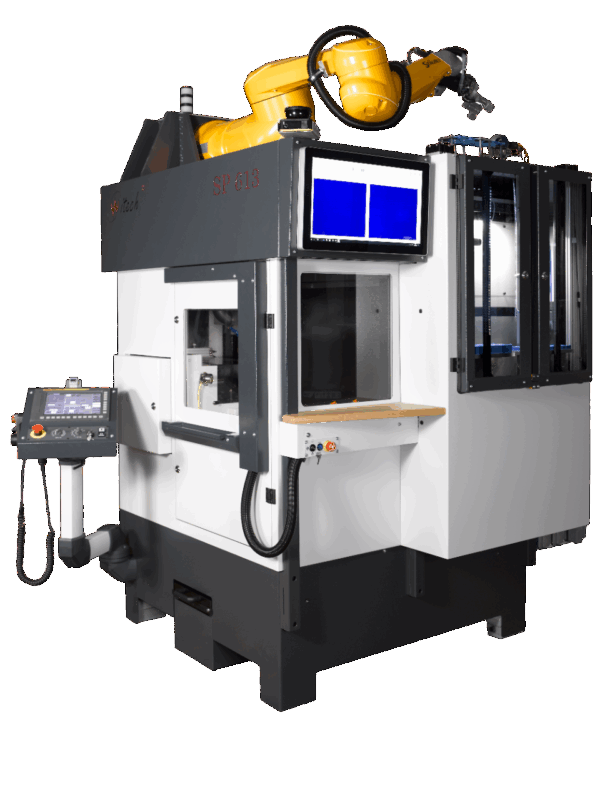

Centre d’usinage et de meulage 8 axes intègre un axe B rotatif sur la broche principale ainsi que deux axes rotatifs A et C sur le posage.
Il est également équipé d’un mode broche secondaire avec axe C, permettant d’usiner avec les deux broches simultanément.
Le magasin d’outils peut accueillir jusqu’à 12 meules d’un diamètre maximum de 200 mm, offrant une grande souplesse pour la réalisation de pièces complexes avec un haut niveau de précision.
Son développement a été optimisé pour exploiter au maximum l’espace restreint de la machine tout en offrant un large éventail de possibilités d’usinage.

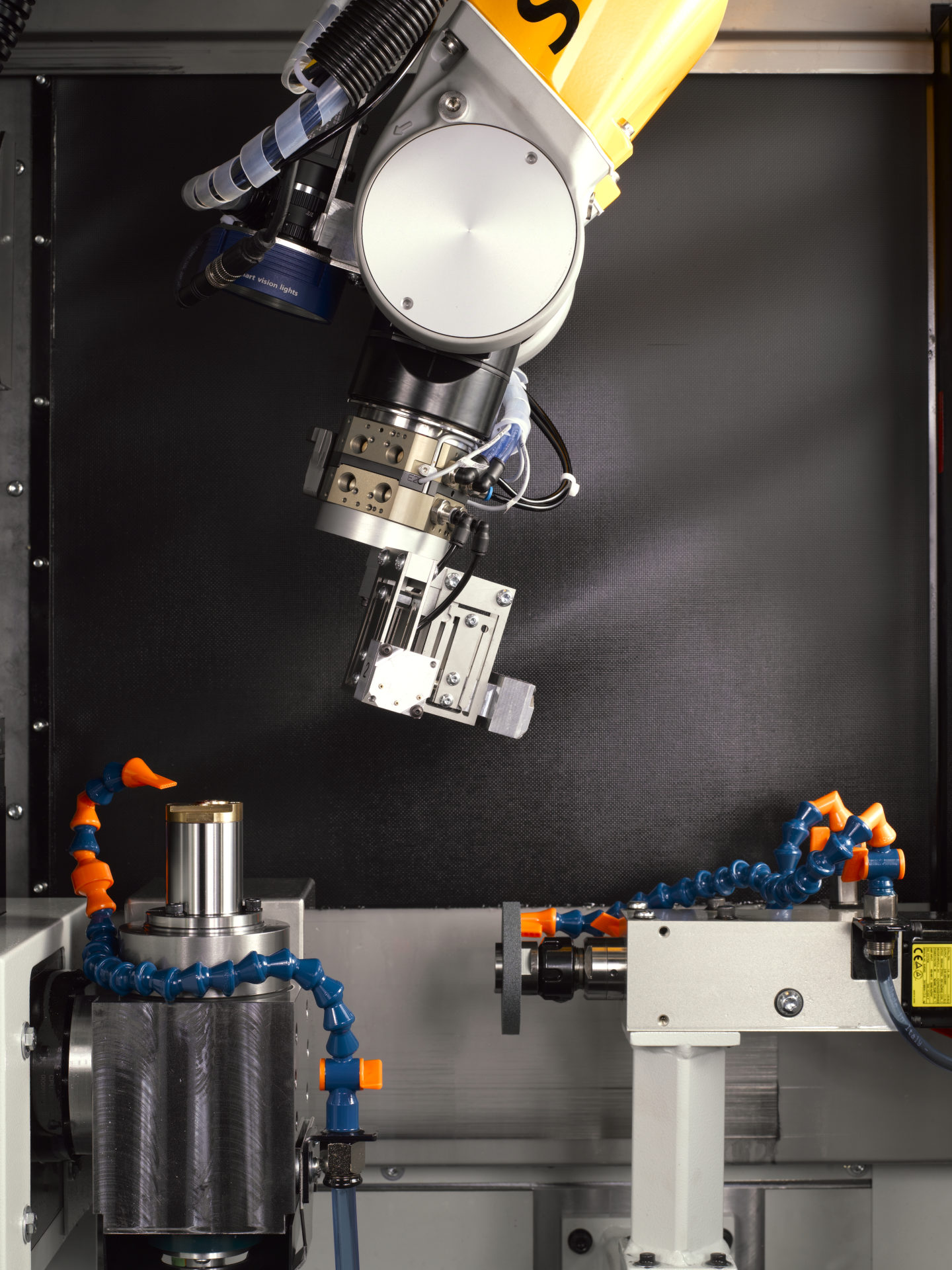

Une robotisation en toiture est possible.
Course X | 490mm |
Course Y | 155mm |
Course Z | 200mm |
Axe A | 45°- 0 - 45° |
Axe B | 50°- 0 - 50° |
Axe C | 360° |
Travail | 0 à 10m/min |
Rapide | 10m/min |
Vitesse axe A | 50min-1 |
Vitesse axe B | 16min-1 |
Vitesse axe C | 600min-1 |
Type | Pince OTTET |
Rotation maximum | 40'000 min-1 |
Attachement | HSK 40 |
Rotation maximum axe C | 3000 min-1 |
Quantité logements | 12 |
Type de commande | Fanuc |
Longueur | 2300mm |
Largeur | 1730mm |
Hauteur | 2267mm |
Poids | 1300kg |
En fonction de vos besoins, personnalisez les machines Witech. Choisissez la taille et le diamètre de vos outils, la taille des pièces et le serrage.
